Log litologi
Cutting atau core dicatat terhadap kedalaman untuk melihat perubahan material dan menghubungkan hasil pengeboran dengan prediksi awal.

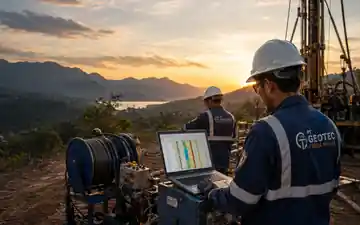

WELL LOGGING & PUMPING TEST SUMUR BOR
Ukur Apa yang Terjadi di Dalam Sumur—Lalu Tentukan Kapasitasnya dari Data.
PT Geotec Patra Mulia membantu memverifikasi kondisi aktual setelah pengeboran melalui well logging dan menguji respons sumur melalui pumping test. Tujuannya adalah memperkuat keputusan konstruksi, membaca drawdown dan recovery, serta membantu menetapkan debit operasi yang lebih rasional.
BOREHOLE LOGGINGSTEP DRAWDOWNCONSTANT RATERECOVERY TEST
Well loggingEvaluasi lapisan & interval potensial
Pumping testDebit, drawdown, recovery & kestabilan
KeputusanScreen, performa sumur & debit operasi
OutputLog, tabel, kurva, analisis & rekomendasi
ESTIMASI LEBIH CEPAT
Kirim data sumur agar jenis logging dan desain test bisa dipilih dengan tepat.
Data konstruksi yang sederhana membantu mencegah pemilihan alat, pompa, atau durasi pengujian yang tidak sesuai kondisi sumur.
Informasi yang membantu:
- Pin lokasi dan kedalaman total sumur
- Diameter lubang, casing, dan interval screen
- Pompa yang tersedia serta kapasitasnya bila ada
- Target debit atau kebutuhan operasi
- Log pengeboran, development, atau data test sebelumnya bila tersedia
SETELAH PENGEBORAN
Target sebelum bor harus dibandingkan dengan kondisi yang benar-benar ditemukan.
Survei geofisika dan data hidrogeologi memberi target awal, tetapi pengeboran membuka kesempatan untuk melihat bukti lapangan secara langsung. Cutting, perubahan litologi, water strike, kondisi lubang, dan data logging membantu memperbaiki keputusan yang sebelumnya masih berupa interpretasi.
Setelah konstruksi selesai, pertanyaan berubah: bukan lagi “ada lapisan potensial atau tidak”, tetapi “seberapa baik sumur ini bekerja ketika air diambil”. Pumping test menjawabnya melalui hubungan antara debit, perubahan muka air terhadap waktu, dan pemulihan setelah pompa dihentikan.
Logging dan pumping test tidak saling menggantikan.
Logging berfokus pada kondisi sepanjang lubang dan interval formasi. Pumping test berfokus pada respons hidraulik sumur serta akuifer ketika dipompa. Keduanya memberi jenis bukti yang berbeda dan saling melengkapi.
WELL LOGGING
Membaca kondisi aktual lubang sebelum keputusan konstruksi dikunci.
Jenis logging dipilih mengikuti kondisi lubang, tujuan evaluasi, fase pekerjaan, dan peralatan yang tersedia. Tidak semua metode logging cocok untuk setiap sumur.
Natural gamma
Pada kondisi yang sesuai, respons gamma dapat membantu membedakan perubahan karakter formasi tertentu dan dikorelasikan dengan log litologi.
Resistivity / SP
Logging elektrik dapat membantu membaca variasi sifat formasi dalam kondisi lubang yang sesuai. Pemilihan alat bergantung pada konfigurasi sumur dan fluida di dalam lubang.
Diameter lubang
Caliper membantu melihat perubahan diameter, washout, atau penyempitan yang dapat memengaruhi interpretasi dan konstruksi.
Korelasi antar-data
Data logging dibaca bersama cutting, survei geofisika, kedalaman water strike, dan kondisi drilling agar keputusan tidak berdiri pada satu parameter.
Dukungan posisi screen
Interval screen dipilih dari kombinasi data formasi, potensi masuknya air, kualitas air bila diketahui, serta desain konstruksi yang akan digunakan.
PUMPING TEST
Uji debit bukan sekadar menyalakan pompa dan melihat air keluar.
Pengujian yang berguna membutuhkan debit yang terukur, waktu pencatatan konsisten, muka air yang dapat dipantau, dan tahap recovery setelah pemompaan dihentikan.
Muka air awal & kondisi sumur
Sebelum pompa dijalankan, kondisi awal perlu dicatat agar perubahan selama pengujian memiliki titik pembanding.
- Muka air statis
- Kedalaman sumur dan pompa
- Konstruksi casing-screen
- Kondisi development dan kekeruhan
Step drawdown test
Debit dinaikkan secara bertahap untuk melihat bagaimana drawdown berubah pada beberapa tingkat pemompaan.
- Membandingkan respons pada beberapa debit
- Membantu melihat efisiensi relatif sumur
- Mendukung pemilihan debit untuk pengujian berikutnya
Constant rate pumping test
Pompa dijaga pada debit target tertentu sambil muka air dicatat terhadap waktu untuk melihat perkembangan drawdown.
- Debit diukur dan dijaga konsisten
- Muka air dicatat pada interval waktu
- Durasi mengikuti tujuan dan karakter respons
Recovery test
Setelah pompa dihentikan, pemulihan muka air dipantau. Recovery memberi informasi penting yang tidak terlihat jika pengukuran berhenti saat pompa dimatikan.
- Kecepatan pemulihan muka air
- Sisa drawdown terhadap waktu
- Cross-check terhadap perilaku selama pumping
PARAMETER UTAMA
Empat angka yang harus dibaca sebagai satu sistem.
Interpretasi pumping test bukan mengejar satu angka terbesar, tetapi memahami hubungan respons sumur terhadap tingkat pengambilan air.
| Parameter | Apa yang dicatat | Apa yang dibantu jawab |
|---|---|---|
| Debit | Volume air per satuan waktu selama pemompaan | Berapa tingkat pengambilan air yang sedang diuji |
| Drawdown | Penurunan muka air dari kondisi awal | Seberapa besar respons sumur terhadap debit tersebut |
| Recovery | Pemulihan muka air setelah pompa berhenti | Bagaimana sistem pulih setelah tekanan pemompaan dihentikan |
| Specific capacity | Rasio debit terhadap drawdown pada kondisi tertentu | Indikator praktis performa sumur yang harus dibaca bersama konteks pengujian |
OUTPUT TEKNIS
Hasil pengujian harus dapat dipakai untuk keputusan operasi.
Output disusun mengikuti scope dan kualitas data lapangan. Analisis tidak dipaksakan melampaui data yang tersedia.
Log kondisi sumur
- Kedalaman dan interval penting
- Data litologi atau logging yang tersedia
- Korelasi dengan konstruksi screen
Tabel pengukuran
- Waktu
- Debit
- Muka air / drawdown
- Recovery
Kurva respons sumur
- Drawdown terhadap waktu
- Recovery terhadap waktu
- Perbandingan tahap debit bila ada
Evaluasi performa
- Kestabilan respons pada debit uji
- Specific capacity bila relevan
- Indikasi batas operasi dari data pengujian
Parameter akuifer bila data mendukung
- Analisis lanjutan mengikuti desain test
- Observation well bila tersedia dapat memperkuat evaluasi
- Asumsi metode dinyatakan secara eksplisit
Rekomendasi tindak lanjut
- Debit operasi yang lebih rasional
- Kebutuhan development tambahan bila diperlukan
- Monitoring atau pengujian lanjutan
ALUR PELAKSANAAN
Dari review konstruksi sampai rekomendasi operasi.
Urutan kerja dibuat agar data pengeboran, logging, konstruksi, dan pumping test tetap saling terhubung.
Data sumur
Review kedalaman, casing-screen, log pengeboran, hasil development, pompa, target debit, dan kondisi lokasi.
Verifikasi lubang / sumur
Logging dilakukan bila termasuk scope dan kondisi sumur memungkinkan untuk memperoleh data tambahan sebelum atau setelah konstruksi.
Pompa & instrumen
Pompa, flow measurement, alat ukur muka air, discharge line, serta sumber daya disiapkan sesuai rencana test.
Pumping & recovery
Debit dan muka air dicatat konsisten selama tahap pemompaan serta setelah pompa dihentikan.
Analisis & rekomendasi
Kurva dan parameter dievaluasi untuk membantu keputusan operasi, monitoring, atau pengujian lanjutan.
KESALAHAN YANG PERLU DIHINDARI
Data yang banyak tetap tidak berguna bila cara pengukurannya tidak konsisten.
Perubahan debit tanpa pencatatan, muka air yang diukur pada waktu tidak konsisten, pompa yang tidak stabil, titik pembuangan air yang memengaruhi sumur, atau recovery yang tidak dipantau dapat menurunkan kualitas interpretasi.
Durasi pengujian juga bukan satu angka universal. Desain test harus mengikuti tujuan: apakah sekadar memeriksa performa sumur, memilih debit operasi, atau mengevaluasi karakter akuifer lebih lanjut.
DATA UNTUK PENAWARAN
Agar scope logging dan pumping test tidak salah asumsi.
Kirim data yang tersedia; kekurangan data dapat diidentifikasi sebelum mobilisasi sehingga alat dan metode pengujian lebih sesuai.
Data sumur
- Kedalaman akhir
- Diameter casing dan lubang
- Posisi screen
- As-built bila ada
Catatan pengeboran
- Log litologi / cutting
- Water strike
- Hasil logging terdahulu
- Catatan masalah lubang
Pompa & daya
- Jenis dan kapasitas pompa
- Posisi pemasangan pompa
- Sumber listrik atau genset
Pembuangan air
- Jalur discharge
- Jarak aman dari sumur
- Kapasitas area pembuangan
Tujuan pengujian
- Target debit operasi
- Kebutuhan produksi air
- Tujuan teknis atau dokumen pendukung
Kondisi lokasi
- Google Maps
- Akses alat
- Ruang kerja dan keamanan area test
KNOWLEDGE CLUSTER
Pelajari data yang menghubungkan pengeboran dengan kapasitas sumur.
Artikel pendukung berikut membahas proses secara lebih mendalam dari logging sampai penetapan debit.
Sumur belum dibor?
Mulai dari Survei Geofisika & Air Tanah, kemudian lanjutkan ke Pengeboran Sumur Dalam sebelum masuk ke tahap logging dan pumping test.
FAQ WELL TESTING
Pertanyaan sebelum pengujian dimulai.
Apa fungsi well logging pada sumur bor?
Logging membantu memahami perubahan kondisi sepanjang lubang dan mendukung evaluasi interval akuifer serta posisi konstruksi. Jenis logging disesuaikan dengan kondisi lubang, fase pekerjaan, dan alat yang tersedia.
Apakah well logging bisa menentukan debit sumur?
Tidak secara langsung. Logging membantu mengidentifikasi kondisi formasi; kemampuan produksi perlu diverifikasi melalui development dan pumping test.
Apa perbedaan step test dan constant rate test?
Step test membandingkan respons sumur pada beberapa tingkat debit, sedangkan constant rate test mempertahankan debit tertentu untuk melihat perubahan drawdown terhadap waktu.
Apakah debit terbesar saat test menjadi debit operasi?
Belum tentu. Debit operasi perlu mempertimbangkan drawdown, recovery, konstruksi sumur, kebutuhan air, pompa, dan kestabilan respons selama pengujian.
Kapan pumping test sebaiknya dilakukan?
Umumnya setelah konstruksi dan well development selesai sehingga sumur sudah lebih bersih dan respons yang diukur lebih representatif terhadap kondisi operasi.
Apakah parameter akuifer selalu bisa dihitung dari satu pumping test?
Tidak selalu. Kualitas analisis bergantung pada desain test, durasi, kestabilan debit, data muka air, geometri akuifer, serta ketersediaan observation well. Analisis hanya dilakukan sejauh data dan asumsi metode mendukung.
Sumur sudah dibor? Jangan tetapkan debit operasi hanya dari perkiraan.
Kirim data kedalaman, casing-screen, pompa, target debit, serta catatan pengeboran yang tersedia. Kami bantu menyusun scope logging dan pumping test yang relevan untuk kondisi sumur Anda.
